26 Odpowiedź przez gonzales (edytowany przez gonzales 2022-10-10 19:59:42)

  • Zarejestrowany: 2011-02-28
  • Posty: 455

Odp: Belkin RT3200

root@OpenWrt:~# cd /tmp
root@OpenWrt:/tmp# ls
TZ
adb_runtime.json
adblock-Backup
dhcp.leases
dnsmasq.d
etc
hosts
ksmbd.lock
lib
linksys_e8450-ubi-bl31-uboot.fip
linksys_e8450-ubi-preloader.bin
lock
log
luci-indexcache.J00WfGWNIISqFo3EG2iZ11.lua
luci-indexcache.V11Y2tNJILEufBpbifef40.json
luci-modulecache
opkg-lists
resolv.conf
resolv.conf.d
run
shm
state
sysinfo
tmp
usr
root@OpenWrt:/tmp# cd
root@OpenWrt:~# cd /dev
root@OpenWrt:/dev# ls
bus           loop4         mtdblock1     stdout        ttyS6
console       loop5         mtdblock2     tty           ttyS7
full          loop6         mtdblock3     ttyS0         ttyS8
fuse          loop7         net           ttyS1         ttyS9
hwrng         mtd0          null          ttyS10        ubi_ctrl
iio:device0   mtd0ro        port          ttyS11        urandom
kmsg          mtd1          ppp           ttyS12        watchdog
log           mtd1ro        ptmx          ttyS13        watchdog0
loop-control  mtd2          pts           ttyS14        zero
loop0         mtd2ro        random        ttyS15
loop1         mtd3          shm           ttyS3
loop2         mtd3ro        stderr        ttyS4
loop3         mtdblock0     stdin         ttyS5
root@OpenWrt:/dev# cd
root@OpenWrt:~#  mtd -e /dev/mtd0 write /tmp/linksys_e8450-ubi-preloader.bin /de
v/mtd0
Could not open mtd device: /dev/mtd0
Can't open device for writing!
root@OpenWrt:~# mtd -e /dev/mtd1 write /tmp/linksys_e8450-ubi-bl31-uboot.fip /de
v/mtd1
Could not open mtd device: /dev/mtd1
Can't open device for writing!

27 Odpowiedź przez Cezary

  • Skąd: Warszawa
  • Zarejestrowany: 2006-02-25
  • Posty: 116,055

Odp: Belkin RT3200

Więc zrób to przez bootloader,

Masz niepotrzebny router, uszkodzony czy nie - chętnie przygarnę go.

Cezary's Strona

28 Odpowiedź przez gonzales

  • Zarejestrowany: 2011-02-28
  • Posty: 455

Odp: Belkin RT3200

Cezary napisał/a:

Masz serial to zrób z bootloadera.

W sensie krok 1B?

29 Odpowiedź przez Cezary

  • Skąd: Warszawa
  • Zarejestrowany: 2006-02-25
  • Posty: 116,055

Odp: Belkin RT3200

Tak.

Masz niepotrzebny router, uszkodzony czy nie - chętnie przygarnę go.

Cezary's Strona

30 Odpowiedź przez Cezary

  • Skąd: Warszawa
  • Zarejestrowany: 2006-02-25
  • Posty: 116,055

Odp: Belkin RT3200

Tylko się najpierw upewnij że dwa pierwsze się udały. Żebyś sobie bootloadera nie skasował.

Masz niepotrzebny router, uszkodzony czy nie - chętnie przygarnę go.

Cezary's Strona

31 Odpowiedź przez gonzales (edytowany przez gonzales 2022-10-10 20:39:33)

  • Zarejestrowany: 2011-02-28
  • Posty: 455

Odp: Belkin RT3200

Jutro napiszę jak to robię po kolei i jak co mam połączone bo mnie to przerasta.

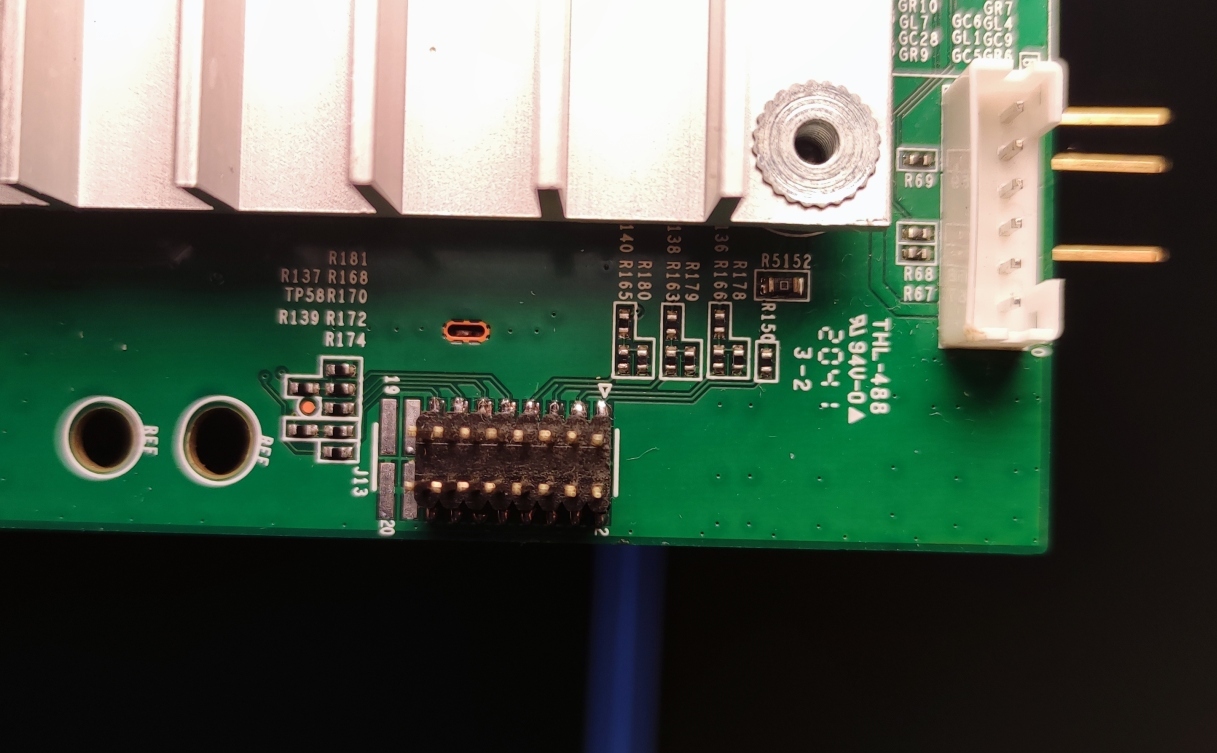

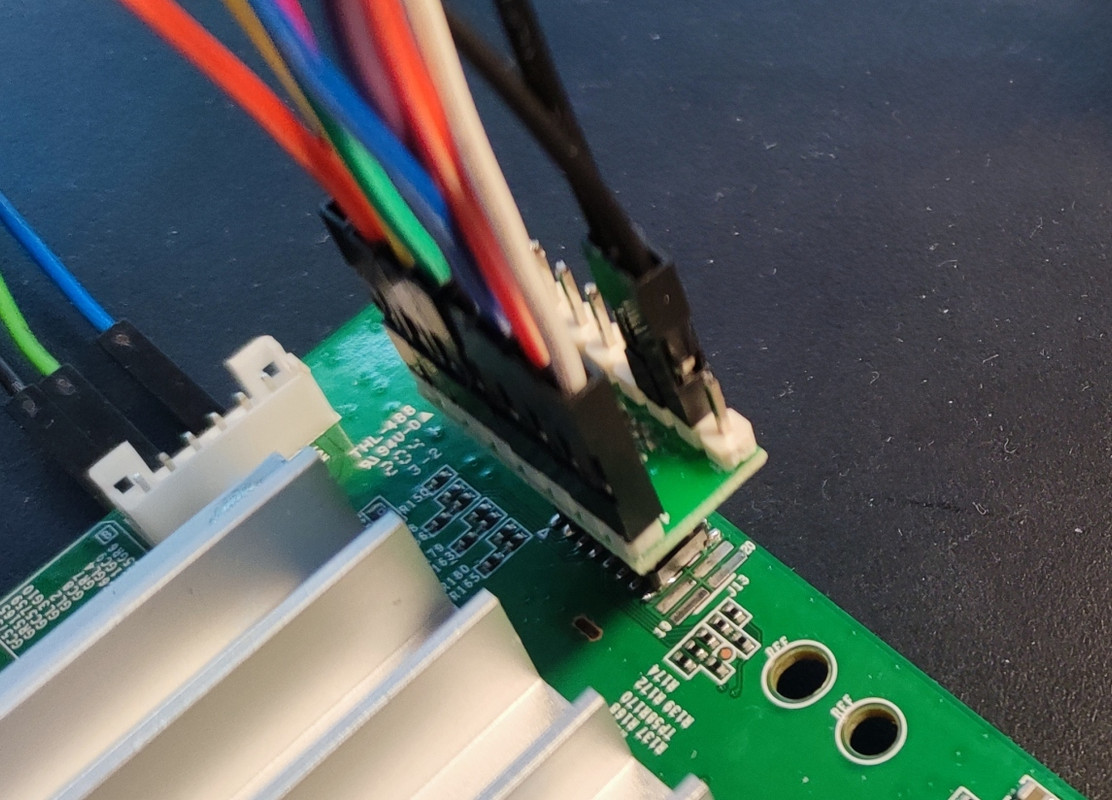

Do kompa podpiętu UART i połączony z wyprowadzeniami na płycie głównej routera.
Karta sieciowa ze zmionionym IP ma 192.168.1.254 i połączona z LAN routera.
Uruchamiam router i aplikacji Realterm zatrzymuje start, pojawia się wybór:

*** U-Boot SPI NAND ***

     1. System Load Linux to SDRAM via TFTP.
     2. System Load Linux Kernel then write to Flash via TFTP.
     3. Boot master system code via Flash.
     4. Boot slave system code via Flash.
     5. System Load U-Boot then write to Flash via TFTP.
     6. System Load U-Boot then write to Flash via Serial.
     7. System Load ATF then write to Flash via TFTP.
     8. System Load Preloader then write to Flash via TFTP.
     U-Boot console


  Press UP/DOWN to move or Press 1~8 to choose, ENTER to select

Na kompie uruchomiony tftpd64 w którym wskazany folder z plikami:
linksys_e8450-ubi-preloader.bin
linksys_e8450-ubi-bl31-uboot.fip
i ustawione IP na 192.168.1.254

Co robię źle?

32 Odpowiedź przez Cezary

  • Skąd: Warszawa
  • Zarejestrowany: 2006-02-25
  • Posty: 116,055

Odp: Belkin RT3200

U-Boot console wybierz.

Masz niepotrzebny router, uszkodzony czy nie - chętnie przygarnę go.

Cezary's Strona

33 Odpowiedź przez gonzales

  • Zarejestrowany: 2011-02-28
  • Posty: 455

Odp: Belkin RT3200

I mam wpisać te komendy?

tftpboot 0x40080000 linksys_e8450-ubi-preloader.bin
tftpboot 0x40100000 linksys_e8450-ubi-bl31-uboot.fip
nand erase 0x0 0x180000
nand write 0x40080000 0x0 0x180000
reset

34 Odpowiedź przez Cezary

  • Skąd: Warszawa
  • Zarejestrowany: 2006-02-25
  • Posty: 116,055

Odp: Belkin RT3200

Najpierw masz wykonać dwie pierwsze i zobaczyć czy sie udały. Jak tak to następne.

Masz niepotrzebny router, uszkodzony czy nie - chętnie przygarnę go.

Cezary's Strona

35 Odpowiedź przez gonzales

  • Zarejestrowany: 2011-02-28
  • Posty: 455

Odp: Belkin RT3200

Skopiowałem sobie już wcześniej wszytkie pliki mtd0 - mtd3, ale jutro zrobię to raz jeszcze.
To jak przypuszczam pliki binarne, więc nie mogę w jakikolwiek sposób sprawdzić ich poprawności, gdybym jednak potrzebował ich użyć w przyszłości?

36 Odpowiedź przez Cezary

  • Skąd: Warszawa
  • Zarejestrowany: 2006-02-25
  • Posty: 116,055

Odp: Belkin RT3200

Po za sumą kontrolną to nie. Są binarne po prostu.

Masz niepotrzebny router, uszkodzony czy nie - chętnie przygarnę go.

Cezary's Strona

37 Odpowiedź przez gonzales

  • Zarejestrowany: 2011-02-28
  • Posty: 455

Odp: Belkin RT3200

Znaczy się to już dla mnie koniec zabawy z tym sprzętem? A może to i całkowity koniec tego rotera?

>>>>>>>>>>>>>>>>>>>>>>>>>>>>> START CALIBRATION:
-------- gephy-calbration (port:0) --------
CALDLY = 40
0x1e-e0 = 2828
0x1f-115 = 5
  GE Rext AnaCal Done! (8)(0x28)
 GE R50 AnaCal Done! (7) (0x37)(0xb7)
 GE R50 AnaCal Done! (7) (0x37)(0xb7)
 GE R50 AnaCal Done! (6) (0x40)(0xc0)
 GE R50 AnaCal Done! (7) (0x37)(0xb7)
 GE 1e_174(0xb7b7), 1e_175(0xc0b7)
 GE Tx offset AnaCal Done! (pair-0)(3)(0x22) 0x1e_172=0x2220
 GE Tx offset AnaCal Done! (pair-1)(2)(0x2) 0x1e_172=0x2202
 GE Tx offset AnaCal Done! (pair-2)(4)(0x23) 0x1e_173=0x2320
 GE Tx offset AnaCal Done! (pair-3)(3)(0x22) 0x1e_173=0x2322
 GE Tx amp AnaCal Done! (pair-0)(1e_12 = 0x340d)
 GE Tx amp AnaCal Done! (pair-1)(1e_17 = 0x1a1a)
 GE Tx amp AnaCal Done! (pair-2)(1e_19 = 0x151d)
 GE Tx amp AnaCal Done! (pair-3)(1e_21 = 0x141c)
PORT 0 RX_DC_OFFSET
before pairA output = e
after pairA output = fe
before pairB output = f
after pairB output = fe
before pairC output = 1e
after pairC output = 0
before pairD output = f
after pairD output = 1
-------- gephy-calbration (port:1) --------
CALDLY = 40
 GE R50 AnaCal Done! (9) (0x34)(0xb4)
 GE R50 AnaCal Done! (8) (0x35)(0xb5)
 GE R50 AnaCal Done! (7) (0x37)(0xb7)
 GE R50 AnaCal Done! (9) (0x34)(0xb4)
 GE 1e_174(0xb4b5), 1e_175(0xb7b4)
 GE Tx offset AnaCal Done! (pair-0)(4)(0x23) 0x1e_172=0x2320
 GE Tx offset AnaCal Done! (pair-1)(7)(0x26) 0x1e_172=0x2326
 GE Tx offset AnaCal Done! (pair-2)(3)(0x3) 0x1e_173=0x320
 GE Tx offset AnaCal Done! (pair-3)(5)(0x24) 0x1e_173=0x324
 GE Tx amp AnaCal Done! (pair-0)(1e_12 = 0x6018)
 GE Tx amp AnaCal Done! (pair-1)(1e_17 = 0x1919)
 GE Tx amp AnaCal Done! (pair-2)(1e_19 = 0x1b23)
 GE Tx amp AnaCal Done! (pair-3)(1e_21 = 0x1820)
PORT 1 RX_DC_OFFSET
before pairA output = e
after pairA output = 1
before pairB output = d
after pairB output = 1
before pairC output = 1e
after pairC output = 1
before pairD output = 1d
after pairD output = ff
-------- gephy-calbration (port:2) --------
CALDLY = 40
 GE R50 AnaCal Done! (9) (0x34)(0xb4)
 GE R50 AnaCal Done! (9) (0x34)(0xb4)
 GE R50 AnaCal Done! (9) (0x34)(0xb4)
 GE R50 AnaCal Done! (9) (0x34)(0xb4)
 GE 1e_174(0xb4b4), 1e_175(0xb4b4)
 GE Tx offset AnaCal Done! (pair-0)(3)(0x22) 0x1e_172=0x2220
 GE Tx offset AnaCal Done! (pair-1)(1)(0x1) 0x1e_172=0x2201
 GE Tx offset AnaCal Done! (pair-2)(9)(0x28) 0x1e_173=0x2820
 GE Tx offset AnaCal Done! (pair-3)(2)(0x21) 0x1e_173=0x2821
 GE Tx amp AnaCal Done! (pair-0)(1e_12 = 0x4010)
 GE Tx amp AnaCal Done! (pair-1)(1e_17 = 0x1414)
 GE Tx amp AnaCal Done! (pair-2)(1e_19 = 0x1119)
 GE Tx amp AnaCal Done! (pair-3)(1e_21 = 0x1b23)
PORT 2 RX_DC_OFFSET
before pairA output = e
after pairA output = 0
before pairB output = e
after pairB output = 1
before pairC output = e
after pairC output = ff
before pairD output = 1e
after pairD output = ff
-------- gephy-calbration (port:3) --------
CALDLY = 40
 GE R50 AnaCal Done! (12) (0x30)(0xb0)
 GE R50 AnaCal Done! (10) (0x32)(0xb2)
 GE R50 AnaCal Done! (11) (0x31)(0xb1)
 GE R50 AnaCal Done! (10) (0x32)(0xb2)
 GE 1e_174(0xb0b2), 1e_175(0xb1b2)
 GE Tx offset AnaCal Done! (pair-0)(3)(0x22) 0x1e_172=0x2220
 GE Tx offset AnaCal Done! (pair-1)(1)(0x1) 0x1e_172=0x2201
 GE Tx offset AnaCal Done! (pair-2)(3)(0x22) 0x1e_173=0x2220
 GE Tx offset AnaCal Done! (pair-3)(3)(0x22) 0x1e_173=0x2222
 GE Tx amp AnaCal Done! (pair-0)(1e_12 = 0x5014)
 GE Tx amp AnaCal Done! (pair-1)(1e_17 = 0x1c1c)
 GE Tx amp AnaCal Done! (pair-2)(1e_19 = 0x1e26)
 GE Tx amp AnaCal Done! (pair-3)(1e_21 = 0x1b23)
PORT 3 RX_DC_OFFSET
before pairA output = 1e
after pairA output = 0
before pairB output = f
after pairB output = 0
before pairC output = f
after pairC output = 0
before pairD output = 1e
after pairD output = ff
-------- gephy-calbration (port:4) --------
CALDLY = 40
 GE R50 AnaCal Done! (6) (0x40)(0xc0)
 GE R50 AnaCal Done! (6) (0x40)(0xc0)
 GE R50 AnaCal Done! (5) (0x42)(0xc2)
 GE R50 AnaCal Done! (6) (0x40)(0xc0)
 GE 1e_174(0xc0c0), 1e_175(0xc2c0)
 GE Tx offset AnaCal Done! (pair-0)(4)(0x23) 0x1e_172=0x2320
 GE Tx offset AnaCal Done! (pair-1)(2)(0x21) 0x1e_172=0x2321
 GE Tx offset AnaCal Done! (pair-2)(2)(0x2) 0x1e_173=0x220
 GE Tx offset AnaCal Done! (pair-3)(8)(0x27) 0x1e_173=0x227
 GE Tx amp AnaCal Done! (pair-0)(1e_12 = 0x300c)
 GE Tx amp AnaCal Done! (pair-1)(1e_17 = 0xb0b)
 GE Tx amp AnaCal Done! (pair-2)(1e_19 = 0x810)
 GE Tx amp AnaCal Done! (pair-3)(1e_21 = 0xb13)
PORT 4 RX_DC_OFFSET
before pairA output = e
after pairA output = ff
before pairB output = e
after pairB output = ff
before pairC output = e
after pairC output = 0
before pairD output = f
after pairD output = 0
 0x1b000014 = 0x00110214
Using mtk_eth device
TFTP from server 192.168.1.254; our IP address is 192.168.1.1
Filename 'linksys_e8450-ubi-preloader.bin'.
Load address: 0x40080000
Loading: T #####
         12.7 KiB/s
done
Bytes transferred = 67445 (10775 hex)
get filesize 0x10775
MT7622> tftpboot 0x40100000 linksys_e8450-ubi-bl31-uboot.fip
Unknown command 'tftpboot' - try 'help'
MT7622> tftpboot 0x40100000 linksys_e8450-ubi-bl31-uboot.fip
Using mtk_eth device
TFTP from server 192.168.1.254; our IP address is 192.168.1.1
Filename 'linksys_e8450-ubi-bl31-uboot.fip'.
Load address: 0x40100000
Loading: #################################################################
         5 MiB/s
done
Bytes transferred = 942573 (e61ed hex)
get filesize 0xe61ed
MT7622> nand erase 0x0 0x180000

NAND erase: device 0 offset 0x0, size 0x180000
[mtk_nand_erase_hw] mtk_nand_erase_hw @4249, ret:0x40. page:0x0
Erasing at 0x0 --   8% complete.[mtk_nand_erase_hw] mtk_nand_erase_hw @4249, ret
:0x40. page:0x40
Erasing at 0x20000 --  16% complete.[mtk_nand_erase_hw] mtk_nand_erase_hw @4249,
 ret:0x40. page:0x80
Erasing at 0x40000 --  25% complete.[mtk_nand_erase_hw] mtk_nand_erase_hw @4249,
 ret:0x40. page:0xc0
Erasing at 0x60000 --  33% complete.[mtk_nand_erase_hw] mtk_nand_erase_hw @4249,
 ret:0x40. page:0x100
Erasing at 0x80000 --  41% complete.[mtk_nand_erase_hw] mtk_nand_erase_hw @4249,
 ret:0x40. page:0x140
Erasing at 0xa0000 --  50% complete.[mtk_nand_erase_hw] mtk_nand_erase_hw @4249,
 ret:0x40. page:0x180
Erasing at 0xc0000 --  58% complete.[mtk_nand_erase_hw] mtk_nand_erase_hw @4249,
 ret:0x40. page:0x1c0
Erasing at 0xe0000 --  66% complete.[mtk_nand_erase_hw] mtk_nand_erase_hw @4249,
 ret:0x40. page:0x200
Erasing at 0x100000 --  75% complete.[mtk_nand_erase_hw] mtk_nand_erase_hw @4249
, ret:0x40. page:0x240
Erasing at 0x120000 --  83% complete.[mtk_nand_erase_hw] mtk_nand_erase_hw @4249
, ret:0x40. page:0x280
Erasing at 0x140000 --  91% complete.[mtk_nand_erase_hw] mtk_nand_erase_hw @4249
, ret:0x40. page:0x2c0
Erasing at 0x160000 -- 100% complete.
OK
MT7622> nand write ox40080000 0x0 0x180000

NAND write: device 0 offset 0x0, size 0x180000
[mt6575_nand_ready_for_write]convert virt addr (0) to phys add fail!!! 1572864 b
ytes written: OK
MT7622> reset
resetting ...
mtk_arch_reset at pre-loader!

F0: 102B 0000
F6: 3800 00A0
F3: 4000 0036
F5: 480A 0031
F5: 480A 0031
00: 1005 0000
F6: 3800 00A0
F3: 4000 0036
F5: 480A 0031
F5: 480A 0031
01: 102A 0001
02: 1005 0000
BP: 0000 00C0 [0001]
T0: 0000 0365 [000F]
System halt!

38 Odpowiedź przez Cezary

  • Skąd: Warszawa
  • Zarejestrowany: 2006-02-25
  • Posty: 116,055

Odp: Belkin RT3200

Teraz jedyną metodą odzyskania jest wylutowanie flash, wgranie bootloadera zewnętrznym programatorem i ponowne przylutowanie pamięci.

Masz niepotrzebny router, uszkodzony czy nie - chętnie przygarnę go.

Cezary's Strona

39 Odpowiedź przez gonzales (edytowany przez gonzales 2022-10-11 19:09:01)

  • Zarejestrowany: 2011-02-28
  • Posty: 455

Odp: Belkin RT3200

Czyli tak jak przypuszczałem. Polecisz kogoś z forum kto może ogarnąć taki temat?

I jak z tym logiem który zamieściłem, chyba do momentu wykasowania wszystkie zwrotne komunikaty były w porządku?

Lub inaczej, co poszło nie tak?

40 Odpowiedź przez Cezary

  • Skąd: Warszawa
  • Zarejestrowany: 2006-02-25
  • Posty: 116,055

Odp: Belkin RT3200

On w ogóle działał poprawnie? Bo już z poziomu openwrt był problem z wgraniem bootloadera.

NIe wiem kto na forum ma programator nandów. Poczekaj, może ktoś się zgłosi.

Masz niepotrzebny router, uszkodzony czy nie - chętnie przygarnę go.

Cezary's Strona

41 Odpowiedź przez gonzales

  • Zarejestrowany: 2011-02-28
  • Posty: 455

Odp: Belkin RT3200

luci-22.03-snapshot-r19690-03c251ac14-mediatek-mt7622-linksys_e8450-ubi-initramfs-recovery.itb
recovery się wgrywało i uruchamiało, potem trzeba było zmienić bootloader i koniec jest jaki jest.

42 Odpowiedź przez darmach (edytowany przez darmach 2022-10-11 20:16:22)

  • Zarejestrowany: 2012-04-09
  • Posty: 40

Odp: Belkin RT3200

Wydaje mi się że pierwszy błąd popełniłeś wgrywając zły image? Chyba pierwszy powinien być image instalujący ubi:
openwrt-22.03.1-mediatek-mt7622-linksys_e8450-ubi-initramfs-recovery-installer.itb (lub wersja signed na fw > 1.1)

Tutaj gość też swój zbrickował, ale nie wiem czy na to już nie za późno...
https://www.youtube.com/watch?v=KgDbRJMG6uE

43 Odpowiedź przez pepe2k

  • pepe2k
  • pepe2k
  • Użytkownik
  • Nieaktywny
  • Zarejestrowany: 2012-10-29
  • Posty: 5,028

Odp: Belkin RT3200

gonzales napisał/a:

Znaczy się to już dla mnie koniec zabawy z tym sprzętem? A może to i całkowity koniec tego rotera?

Głowa do góry! Troszkę to trwało ale się udało.

Zostawiam info poniżej dla potomnych, bo ten sprzęt trafił do mnie i udało się go postawić na nogi.
Pierwsza sprawa, czytamy komunikaty po poleceniach...

...
Could not open mtd device: /dev/mtd0
Can't open device for writing!

Te partycje są zbyt istotne i dlatego zapis jest domyślnie zablokowany, trzeba zainstalować 'mtd-rw' i je odblokować:

opkg install kmod-mtd-rw
insmod mtd-rw i_want_a_brick=1
[  529.987557] mtd-rw: mtd0: setting writeable flag
[  529.992203] mtd-rw: mtd1: setting writeable flag
[  529.996821] mtd-rw: mtd2: setting writeable flag

Po tej operacji można już normalnie wgrać ...ubi-preloader.bin i ...ubi-bl31-uboot.fip (zakładając że sprzęt został wystartowany z ...ubi-initramfs-recovery.itb), oczywiście po uprzednim wykonaniu backup (o ile ktokolwiek planuje jeszcze powrót do firmware producenta).

I teraz do rzeczy, jeżeli na konsoli widzicie to co poniżej, to sprzęt jest soczyście uceglony. Te komunikaty pochodzą z bootromu czyli permanentnie wgranego programu do głównego SOC (coś w rodzaju programu ładującego). Z tej sytuacji są tylko dwa wyjścia i oba wymagają trochę więcej wysiłku. Demontaż kości flash (SPI-NAND) i jej przeprogramowanie na zewnątrz lub JTAG.

F0: 102B 0000
F6: 3800 00A0
F3: 4000 0036
F5: 480A 0031
F5: 480A 0031
00: 1005 0000
F6: 3800 00A0
F3: 4000 0036
F5: 480A 0031
F5: 480A 0031
01: 102A 0001
02: 1005 0000
BP: 0000 00C0 [0001]
T0: 0000 0365 [000F]
System halt!

Dla tej platformy na szczęście są dostępne skrypty do OpenOCD i mamy wyprowadzone gniazdo więc jak ktoś ma adapter JTAG, Raspberry Pi albo jakiegoś innego cudaka wspieranego przez OpenOCD (np. coś na FTDI lub CH34x), to ta droga będzie (względnie) łatwiejsza. Raczej nie obejdzie się bez lutowania (chyba że ktoś ma specjalne dociskowe klipsy ale swoje kosztują), bo gniazdo (standardowe 20-pinowe JTAG dla ARM) ma wyprowadzenia w rastrze 1,27 mm smile Tak to wyglądało u mnie (wlutowałem sobie adapter 1,27 na 2,54 mm żeby nie robić bałaganu z kablami):

https://i.postimg.cc/x8JyqmMP/belkin-rt3200-jtag3.jpg
https://i.postimg.cc/Bbr5FvCf/belkin-rt3200-jtag4.jpg

Skrypty do OpenOCD, U-Boot startujący z RAM i instrukcja krok po kroku są dostępne tutaj:
https://github.com/mtk-openwrt/openocd- … ain/mt7622

Jak już wystartujecie U-Boot z RAM to działa sieć i można po prostu uruchomić obraz initramfs, a dalej to już wiadomo co i jak.

F0: 102B 0000
F6: 3800 00A0
F3: 4000 0036
F5: 480A 0031
F5: 480A 0031
00: 1005 0000
F6: 3800 00A0
F3: 4000 0036
F5: 480A 0031
F5: 480A 0031
01: 102A 0001
02: 1005 0000
BP: 0000 00C0 [0001]
T0: 0000 0365 [000F]
System halt!

NOTICE:  BL2: v2.4(release):516c195bf-dirty
NOTICE:  BL2: Built : 18:53:46, Feb  2 2021
INFO:    BL2: Doing platform setup
INFO:    PMIC: MediaTek MT6380 E3
INFO:    EMI: DRAMC calibration done
INFO:    EMI: Rank size auto detect
INFO:    EMI: Rank size: 0x20000000
INFO:    EMI: complex R/W mem test passed
INFO:    BL2: Loading image id 3
INFO:    Loading image id=3 at address 0x43001000
INFO:    Image id=3 loaded: 0x43001000 - 0x4300c0dd
INFO:    BL2: Loading image id 5
INFO:    Loading image id=5 at address 0x41e00000
INFO:    Image id=5 loaded: 0x41e00000 - 0x41e8b739
NOTICE:  BL2: Booting BL31
INFO:    Entry point address = 0x43001000
INFO:    SPSR = 0x3cd
INFO:    Secondary bootloader is AArch64
NOTICE:  BL31: v2.4(release):638b6e19e
NOTICE:  BL31: Built : 10:17:31, Feb 25 2021
INFO:    ARM GICv2 driver initialized
INFO:    BL31: Initializing runtime services
INFO:    BL31: Preparing for EL3 exit to normal world
INFO:    Entry point address = 0x41e00000
INFO:    SPSR = 0x3c9
serial_mtk serial@11002000: pinctrl_select_state_full: uclass_get_device_by_phandle_id: err=-19

U-Boot 2021.04-rc3-gdc001ffc7d-dirty (Mar 05 2021 - 17:10:16 +0800)

CPU:   MediaTek MT7622
Model: mt7622-rfb
DRAM:  256 MiB
WDT:   Started with servicing (60s timeout)
MMC:   mmc@11230000: 0, mmc@11240000: 1
In:    serial@11002000
Out:   serial@11002000
Err:   serial@11002000
Net:
Warning: ethernet@1b100000 (eth0) using random MAC address - 96:e0:b6:82:61:6f
eth0: ethernet@1b100000
MT7622> tftpboot 0x40080000 ubi-initramfs-recovery.itb
Using ethernet@1b100000 device
TFTP from server 192.168.1.2; our IP address is 192.168.1.1
Filename 'ubi-initramfs-recovery.itb'.
Load address: 0x40080000
Loading: *#################################################################
 #################################################################
 #################################################################
 #################################################################
 #################################################################
 #################################################################
 #################################################################
 #################################################################
 ##################################
 17.4 MiB/s
done
Bytes transferred = 8126464 (7c0000 hex)
MT7622> bootm 0x40080000
## Loading kernel from FIT Image at 40080000 ...
   Using 'config-1' configuration
   Trying 'kernel-1' kernel subimage
     Description:  ARM64 OpenWrt Linux-5.15.80
     Type:         Kernel Image
     Compression:  lzma compressed
     Data Start:   0x400800e8
     Data Size:    3969754 Bytes = 3.8 MiB
     Architecture: AArch64
     OS:           Linux
     Load Address: 0x44000000
     Entry Point:  0x44000000
     Hash algo:    crc32
     Hash value:   a1fcf2f8
     Hash algo:    sha1
     Hash value:   8625de67e550d54b0f95704b23c7161f718fb612
   Verifying Hash Integrity ... crc32+ sha1+ OK
## Loading ramdisk from FIT Image at 40080000 ...
   Using 'config-1' configuration
   Trying 'initrd-1' ramdisk subimage
     Description:  ARM64 OpenWrt linksys_e8450-ubi initrd
     Type:         RAMDisk Image
     Compression:  Unknown Compression
     Data Start:   0x40449500
     Data Size:    4024232 Bytes = 3.8 MiB
     Architecture: AArch64
     OS:           Linux
     Load Address: unavailable
     Entry Point:  unavailable
     Hash algo:    crc32
     Hash value:   33d88ec4
     Hash algo:    sha1
     Hash value:   e26b0c7f1f6ddcea3f0d76a272a579fa050263c2
   Verifying Hash Integrity ... crc32+ sha1+ OK
WARNING: 'compression' nodes for ramdisks are deprecated, please fix your .its file!
## Loading fdt from FIT Image at 40080000 ...
   Using 'config-1' configuration
   Trying 'fdt-1' fdt subimage
     Description:  ARM64 OpenWrt linksys_e8450-ubi device tree blob
     Type:         Flat Device Tree
     Compression:  uncompressed
     Data Start:   0x4081fdb8
     Data Size:    30472 Bytes = 29.8 KiB
     Architecture: AArch64
     Hash algo:    crc32
     Hash value:   bbb6bcd1
     Hash algo:    sha1
     Hash value:   b52da0b1b2b7aa75174ddd3d6eb25901d6f72c2c
   Verifying Hash Integrity ... crc32+ sha1+ OK
   Booting using the fdt blob at 0x4081fdb8
   Uncompressing Kernel Image
   Loading Ramdisk to 4f425000, end 4f7fb7a8 ... OK
   Loading Device Tree to 000000004f41a000, end 000000004f424707 ... OK

Starting kernel ...

[    0.000000] Booting Linux on physical CPU 0x0000000000 [0x410fd034]
[    0.000000] Linux version 5.15.80 (builder@buildhost) (aarch64-openwrt-linux-musl-gcc (OpenWrt GCC 11.3.0 r21429-57a8ea6d74) 11.3.0, GNU ld (GNU Binutils) 2.37) #0 SMP Thu Dec 8 11:10:21 2022
[    0.000000] Machine model: Linksys E8450 (UBI)
...

No to tyle, do następnego!

44 Odpowiedź przez gonzales

  • Zarejestrowany: 2011-02-28
  • Posty: 455

Odp: Belkin RT3200

pepe2k napisał/a:
gonzales napisał/a:

Znaczy się to już dla mnie koniec zabawy z tym sprzętem? A może to i całkowity koniec tego rotera?

Głowa do góry! Troszkę to trwało ale się udało.


pepe2k napisał/a:

.... to sprzęt jest soczyście uceglony.

Pięknie napisane wink


pepe2k napisał/a:

No to tyle, do następnego!

@pepek2k gorąco polecam, natomiast wolałbym nie musieć korzystać z jego pomocy.

Dzięki wielkie za super robotę. Kto wie, może faktycznie do następnego big_smile

45 Odpowiedź przez gonzales (edytowany przez gonzales 2023-01-06 20:34:50)

  • Zarejestrowany: 2011-02-28
  • Posty: 455

Odp: Belkin RT3200

Nie ukrywam, że jestem osobą podatną na "magię liczb" podczas zakupów sprzętu różnego rodzaju, co jest zgubne dla mojego portfela. Ale do rzeczy. W końcu uruchomiłem Belkina 3200 (ilość rdzeni, częstotliwość procesora, ilość ram i flash niby OK wink a na karcie wifi w laptopie na mediateku osiągane prędnkości nie powalają. Miał zastąpić Tp-linka z oryginalnym softem obsługującego  łącze pppoe od Netii 600/60 Mbit/s ale nie wiem czy tak zostanie (sprzęt od operatora w trybie bridge).
Zdaje sobie sprawę, że nie ma tych Belkinów zbyt wiele na forum ale mam pytanko do tych, którzy użytkują ten router.
Jakie macie prędkości na 2,4 i 5GHz? Bo u mnie na 2,4 105/60 Mbps a na 5 - 415/60.

Nie chcę tak jak @onken ze światełka Orange wiciskać więcej niż fabryka daje wink, ale chyba powinno być więcej niż obecnie uzyskuje.

46 Odpowiedź przez lukjod

  • lukjod
  • Użytkownik
  • Nieaktywny
  • Skąd: Warszawa
  • Zarejestrowany: 2014-04-06
  • Posty: 235

Odp: Belkin RT3200

U mnie na wifi 6 około 600/500  w odległości 4m przez 1 sciane

ASUS ax4200 & Xiaomi Redmi ax6000 dumbAP @ openwrt 24.10 & Huawei e5786 jako backup

47 Odpowiedź przez gonzales (edytowany przez gonzales 2023-01-07 14:12:54)

  • Zarejestrowany: 2011-02-28
  • Posty: 455

Odp: Belkin RT3200

@lukjod, trzeba coś jeszcze dodatkowo konfigurować po wgraniu systemu. Bo sprawdzałem na smartfonie i też osiąga podobne prędkości jak na laptopie. Wa rtość MTU na pppoe lub jeszcze coś innego.  Na obcojęzycznych stronach widziałem, że inni też miewali podobne problemy z wi-fi. Ale jak to rozwiązali nie wem.

48 Odpowiedź przez lukjod (edytowany przez lukjod 2023-01-09 09:51:31)

  • lukjod
  • Użytkownik
  • Nieaktywny
  • Skąd: Warszawa
  • Zarejestrowany: 2014-04-06
  • Posty: 235

Odp: Belkin RT3200

Ja mam kod kraju HT (Haiti - zeby zwsiekszyc moc nadawania) moc nadawania 251 mW, szerokosc 160 Hz i dodatkowo wlaczona opcje wed (support sprzetowy dla wifi).
Tutaj wiecej sczegolow
https://openwrt.org/toh/linksys/e8450#w … ss_clients
w odleglosci 3 metrow od rutera bez sciany mam na samsung z flip3 950/600. Niestety jako ze swiatlo mam tylko 300/100 to nie wiem ile pojdzie przy stracie na pppoe (ont mam Huawei od cebit)

ASUS ax4200 & Xiaomi Redmi ax6000 dumbAP @ openwrt 24.10 & Huawei e5786 jako backup
