Temat: Popsuty tp-link wr1043ND v1 Uwalone złącze

Witam

W routerze zapala sie tylko dioda power.

Chciałem próbować coś zrobic przez serial no ale któs niemiły uwalil złącze p1 vcc i gnd jest ok pozostałe dwa mają zrobione dziure i lut nie trzyma.

jak sie do tego dobrać ?




Mam programator o taki USB CH341A no ale nie wiem czy tym coś zdziałam i jak.


Router dostałem do naprawy ale jak widać ktoś prze de mną w nim grzebał.

Mógłby ktos wyjaśnić gdzie siedzi oprogramowanie i czy da rade tym programatorem wgrać
Z lutowaniem nie mam problemów.

2 Odpowiedź przez Cezary

  • Skąd: Warszawa
  • Zarejestrowany: 2006-02-25
  • Posty: 116,067

Odp: Popsuty tp-link wr1043ND v1 Uwalone złącze

Przecież to nie problem. vcc i tak nie podłączasz, gnd masz na całej płytce. W czym problem?

Masz niepotrzebny router, uszkodzony czy nie - chętnie przygarnę go.

Cezary's Strona

3 Odpowiedź przez Scenic (edytowany przez Scenic 2016-03-15 21:43:51)

  • Scenic
  • Użytkownik
  • Nieaktywny
  • Zarejestrowany: 2016-03-15
  • Posty: 151

Odp: Popsuty tp-link wr1043ND v1 Uwalone złącze

Hej

Tak ale gnd i vcc jest wlasnie całe Pozostałe dwa są uwalone rx i tx

4 Odpowiedź przez Cezary

  • Skąd: Warszawa
  • Zarejestrowany: 2006-02-25
  • Posty: 116,067

Odp: Popsuty tp-link wr1043ND v1 Uwalone złącze

Odwrotnie więc smile zobacz jak ścieżki lecą, może wcześniej się gdzieś przylutujesz.

Masz niepotrzebny router, uszkodzony czy nie - chętnie przygarnę go.

Cezary's Strona

5 Odpowiedź przez Scenic (edytowany przez Scenic 2016-03-15 21:52:24)

  • Scenic
  • Użytkownik
  • Nieaktywny
  • Zarejestrowany: 2016-03-15
  • Posty: 151

Odp: Popsuty tp-link wr1043ND v1 Uwalone złącze

Lecą do takich małych rezystorów Nawet próbowałem coś działąc  małymi drucikami no ale i tak konsola nic nie wypluwa.

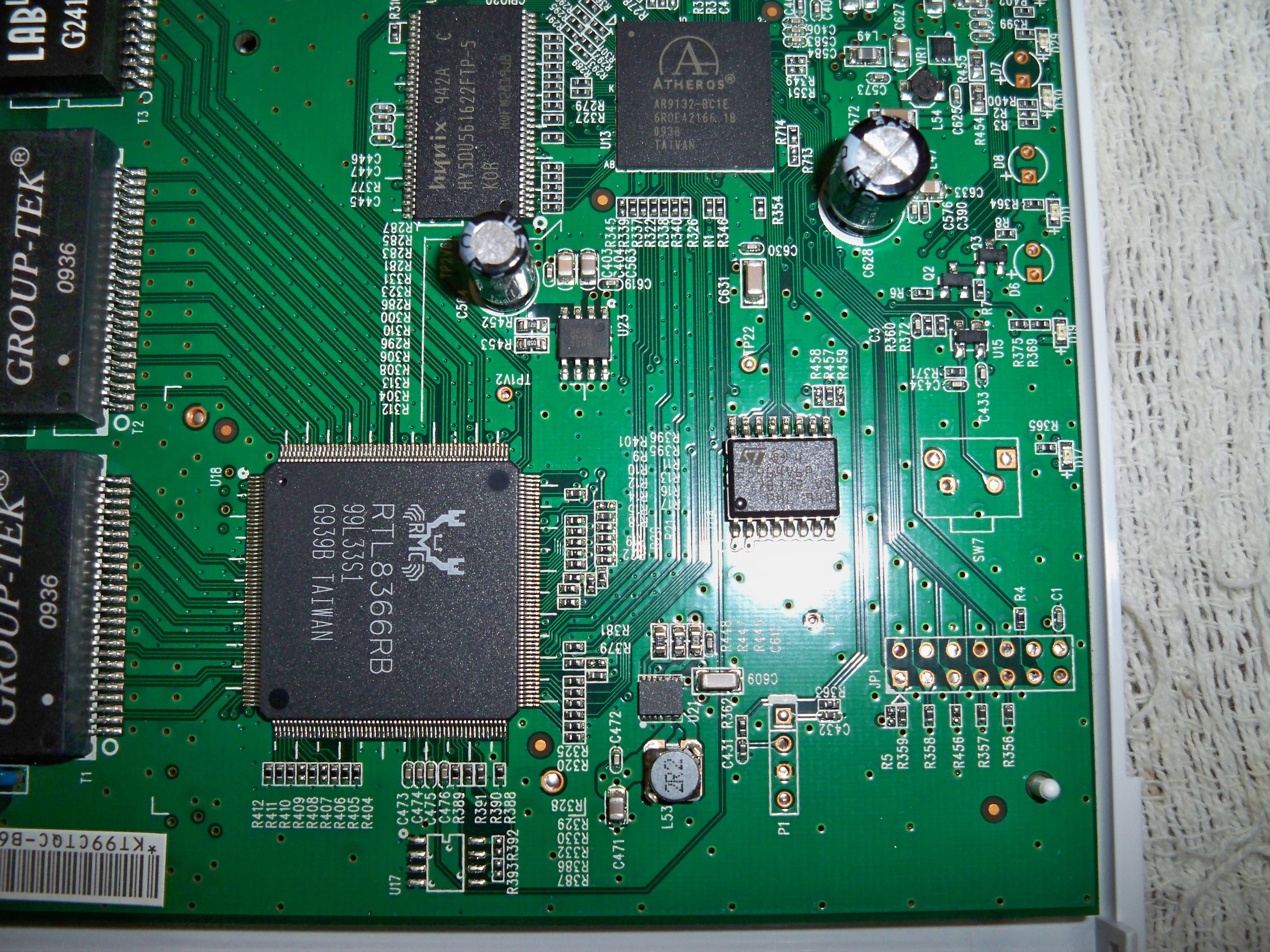

http://vignette1.wikia.nocookie.net/inf … 1114090105

Zdjecie podgladowe nie moje

Edid
jednak to kondensatory podłączylem tak jak ida scieżki

6 Odpowiedź przez Cezary

  • Skąd: Warszawa
  • Zarejestrowany: 2006-02-25
  • Posty: 116,067

Odp: Popsuty tp-link wr1043ND v1 Uwalone złącze

I tam właśnie ścieżki idą. Wyraźnie to widać.

Masz niepotrzebny router, uszkodzony czy nie - chętnie przygarnę go.

Cezary's Strona

7 Odpowiedź przez Scenic (edytowany przez Scenic 2016-03-15 22:06:41)

  • Scenic
  • Użytkownik
  • Nieaktywny
  • Zarejestrowany: 2016-03-15
  • Posty: 151

Odp: Popsuty tp-link wr1043ND v1 Uwalone złącze

Tak widać ale to nic nie dało . Pozostaje chyba tylko programator.
Urządzenie szeregowe  mam sprawne kiedys robiłem nim tp linka mr3420 i było ok.

Brak reakcji jakiejkolwiek. Nic nie wypluwa putty

Zresztą za chwile przetestuje na tp linku mr3420 czy bedzie ok

No i tp link sie normalnie odzywa wiec sprzęt ok.

8 Odpowiedź przez Scenic (edytowany przez Scenic 2016-03-16 04:51:01)

  • Scenic
  • Użytkownik
  • Nieaktywny
  • Zarejestrowany: 2016-03-15
  • Posty: 151

Odp: Popsuty tp-link wr1043ND v1 Uwalone złącze

Niestety zgrałem flash i był ok. Jest chyba uszkdzony gdzie indziej.Nie jestem w stanie go zdiagnozować nie jestem elektronikiem. Chyba że ktos chce go odkupic za symboliczna kwote .

Temat do zamkniecia

9 Odpowiedź przez pepe2k

  • pepe2k
  • pepe2k
  • Użytkownik
  • Nieaktywny
  • Zarejestrowany: 2012-10-29
  • Posty: 5,028

Odp: Popsuty tp-link wr1043ND v1 Uwalone złącze

Zrób zdjęcie tych uszkodzonych linii TX/RX i pokaż.
Może są one wykorzystane w bootstrap i muszą mieć określoną wartość na starcie (pull-up/down).
