Zależy od Twojej determinacji w szukaniu ścieżek/punktów przy pomocy miernika. Zobacz uwagę dodaną w trakcie edycji mojego poprzedniego posta.

Jednocześnie, uczulam Cię na beztroskie pozbywanie się kondensatorów w pobliżu przetwornic - nie rób tego, zdestabilizujesz ich pracę.

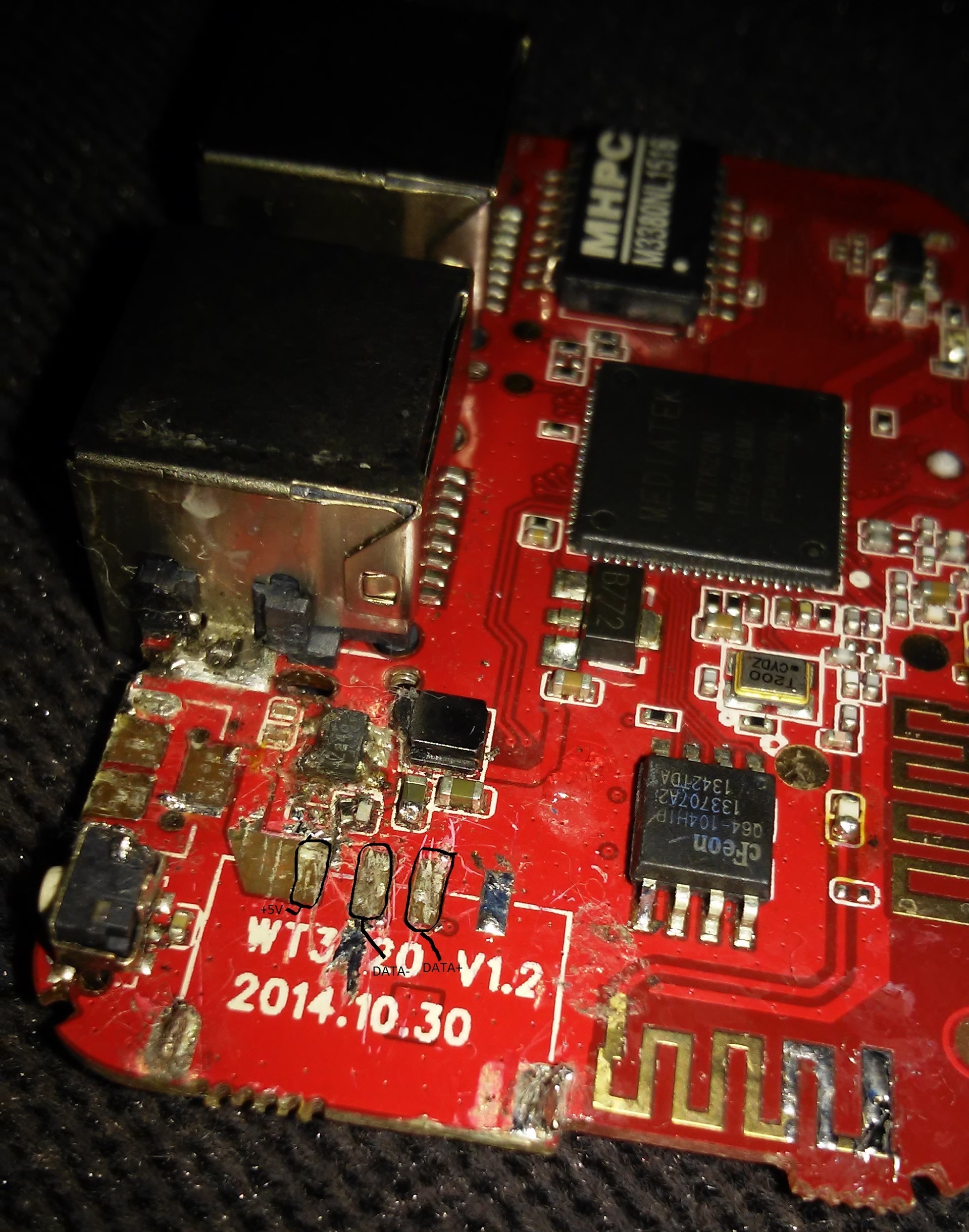

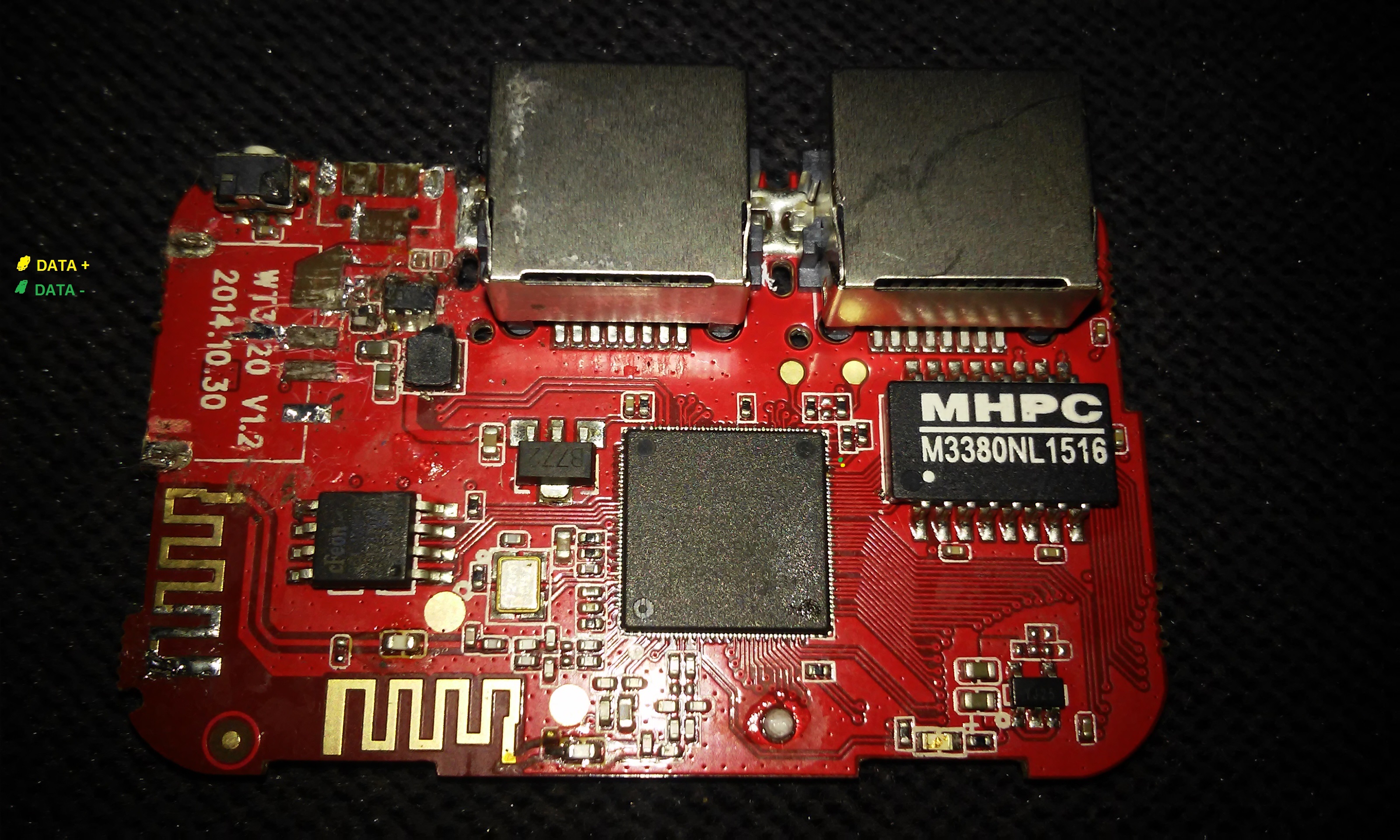

Skoro znalazłeś te piny procesora, to na co czekasz?  Albo się do nich przylutuj kynarem i będziesz miał usb d+ i d-, dodatkowo dodaj rezystory 15k do obu linii danych, ściągające do masy, albo prześledź, którędy idą ścieżki oryginalnie i je odbuduj ile się da i dolutuj się na końcu.
Możesz się posiłkować opisami dodania usb (usb mod) dla wr741nd albo wr702 - oczywiście chodzi o samą ideę i zasadę działania.

Sprawdź czy zasilanie flash nie jest 3.3v

Sam sobie odpowiem Po podłączeniu konsoli okazało się, że LEDE się uruchamia, ale nie dało się z nim połączyć. W trybie failsafe to samo. Nie zagłębiałem się w logi, bo nie miałem czasu. Wgrałem obraz jeszcze raz i wystartowało. Dlaczego musiałem użyć --force przy sysupgrade? Wyrzucało, że obraz jest do WT3020-16M ale właśnie na takim chciałem go zainstalować.

Jakieś tipy po wrzuceniu z rozpędu wersji 16M na 8M wersję?
Inne niż rozbiórka.

Nie daje się wprowadzić w failsafe, a przynajmniej dioda nie mruga.
Przez chwilę po starcie odpowiada na pingi, a przynajmniej udaje?

Patrząc na opis kolegów dwa posty wyżej objaw jest podobny. Nie mam w obecnej lokalizacji narzędzi do debugu tego sprzętu.

Dla pewności popróbuję jeszcze z failsafem, bo może nie umiem prawidłowo go wprowadzić w ten stan. :-) Ale wtedy wychodziłoby, że powinien wstać. Może jest problem z tym obrazem...

Ja używam ale za pierwszym razem router nie wstał ( nie było dostępu po kablu ). Dostałem się przez UART, odpaliłem wifi i dopiero wtedy się do niego dostałem. Wgrałem LEDE jeszcze raz ( błąd sysupgrade - obraz niby do innego routera ) i dopiero wtedy wstał. Sprawdziłem na innym egzemplarzu ( też 16 MB ) i przy wgrywaniu z oryginalnego softu wstał za pierwszym razem.

Nawet musisz inaczej nie wgrasz obrazu.

Podłącz i zobacz co się dzieje podczas startu.

U mnie objawy podobne - brak "mrygania" diody.
Nie działa reset do fabryki przez długie wciśnięcie przycisku - żadnej reakcji diody.
Na szybko naprawiłem przez wgranie klipsem zgranego wcześniej obrazu flasha 8M.
Startuje normalnie.
Jutro ciąg dalszy - wgram ponownie obraz 16M od Cezarego i zobaczę na konsoli co się dzieje.

A spróbujcie jak ja - z hosta podpiętego po LAN-ie ping na 192.168.1.1 i odczekanie aż zacznie odpowiadać.
