Temat: Zyxel LTE7480-M804 - zewnętrzny router LTE
Opisywany router otrzymałem od jednego użytkowników tego forum - mobilny.net.pl
Zyxel ma w swoim portfolio kilka modeli routerów LTE/5G które można bez problemu zainstalować na zewnątrz domu, na maszcie czy przymocować do ściany. Jednym z nich jest model LTE7480-M804, który posiada wbudowany modem LTE Quectela kategorii 12 (z agregacją trzech pasm, pozwalający na uzyskanie transferu do 600Mb/s).
Widok ogólny Zyxel LTE7480-M804
Sam router umieszczony jest w takiej samej obudowie jak znany już Wam model NR7101 - plastikowy, biały, duży panel do skierowania w stronę odpowiedniego BTS'a, z drugiej strony mamy cztery śruby do przykręcenia cybantów, na dole mamy zaś dławik kablowy dla ethernetu (który jednoczenie zasila urządzenie - przez PoE) oraz pod zaślepką gniazdo karty microSIM, diodę LED oraz przyciski reset i WiFi. Obudowa ma klasę szczelności IP68, a samo urządzenie może pracować w zakresie temperatur od -40 do +60st. Konstrukcja dość typowa jak dla tego rodzaju urządzeń i raczej nie nadaje się do trzymania w salonie, choć poradzi sobie np. na poddaszu czy strychu. W celu osiągnięcia jak najlepszego sygnału, plastikowy panel należy skierować bezpośrednio w stronę BTSa do którego chcemy się podłączyć. Sprzęt zadziała także jeżeli będzie leżał na podłodze, ale to raczej tylko do testów - docelowo należy go umieścić w odpowiednim miejscu skierowanego na stację.
Oryginalne oprogramowanie Zyxela jest znów "typowe" dla tych urządzeń - znajdziemy w nim m.in. różne tryby pracy (zarówno bridge jak i router), funkcję AutoAPN (wkładamy kartę SIM i powinno wszystko zostać rozpoznane), mamy także podstawowe informacje diagnostyczne o modemie, stanie pracy urządzenia i parametry jego pracy. Jest także wyborów pasm oraz blokowanie na określonym BTSie (PCI). Wi-Fi jest domyślnie wyłączone (do włączenia przyciskiem lub odpowiednią opcją w oprogramowaniu) i służy bardziej do konfiguracji sprzętu (tym bardziej że jest to tylko 2.4GHz) niż do "normalnego korzystania z Wi-Fi". Oryginalne oprogramowanie producenta jest takie jest, nie będziemy się w niego zagłębiać. Jednakże jeżeli ktoś jest zainteresowany jego możliwościami to polecam do obejrzenia film na YouTube prezentujący jego możliwości. Opisywany router można spotkać jako wersję "oficjalną" od Zyxela, a także można spotkać wersje brandowane przez różnych operatorów. Tym samym menu, opcje i możliwości mogą się różnić w zależności od pochodzenia urządzenia.
Firmware Zyxel LTE7480-M804
Jeżeli ktoś potrzebuje zewnętrznego routera LTE który po prostu działa to ten sprzęt może być dla niego przydatny. Tak, nie ma on ani sieci bezprzewodowej z AX, nie ma także nowoczesnego modemu 5G, ale nadal są miejsca jest Cat12 będzie wystarczającą technologią do uzyskania niezawodnego połączenia. Jeszcze mała informacja praktyczna - router zżółknie po pewnym czasie jak będzie wystawiony na bezpośrednie działanie promieni słonecznych/UV. Jest to normalnie zachowanie tego plastiku i nie należy odbierać tego jako wadę sprzętową czy estetyczną, każdy plastik tego typu ostatecznie tak się zachowuje.
W środku znajdziemy panelową antenę/anteny LTE oraz dość niewielką płytkę samego routera z wlutowanym na stałe modułem modemu komórkowego.

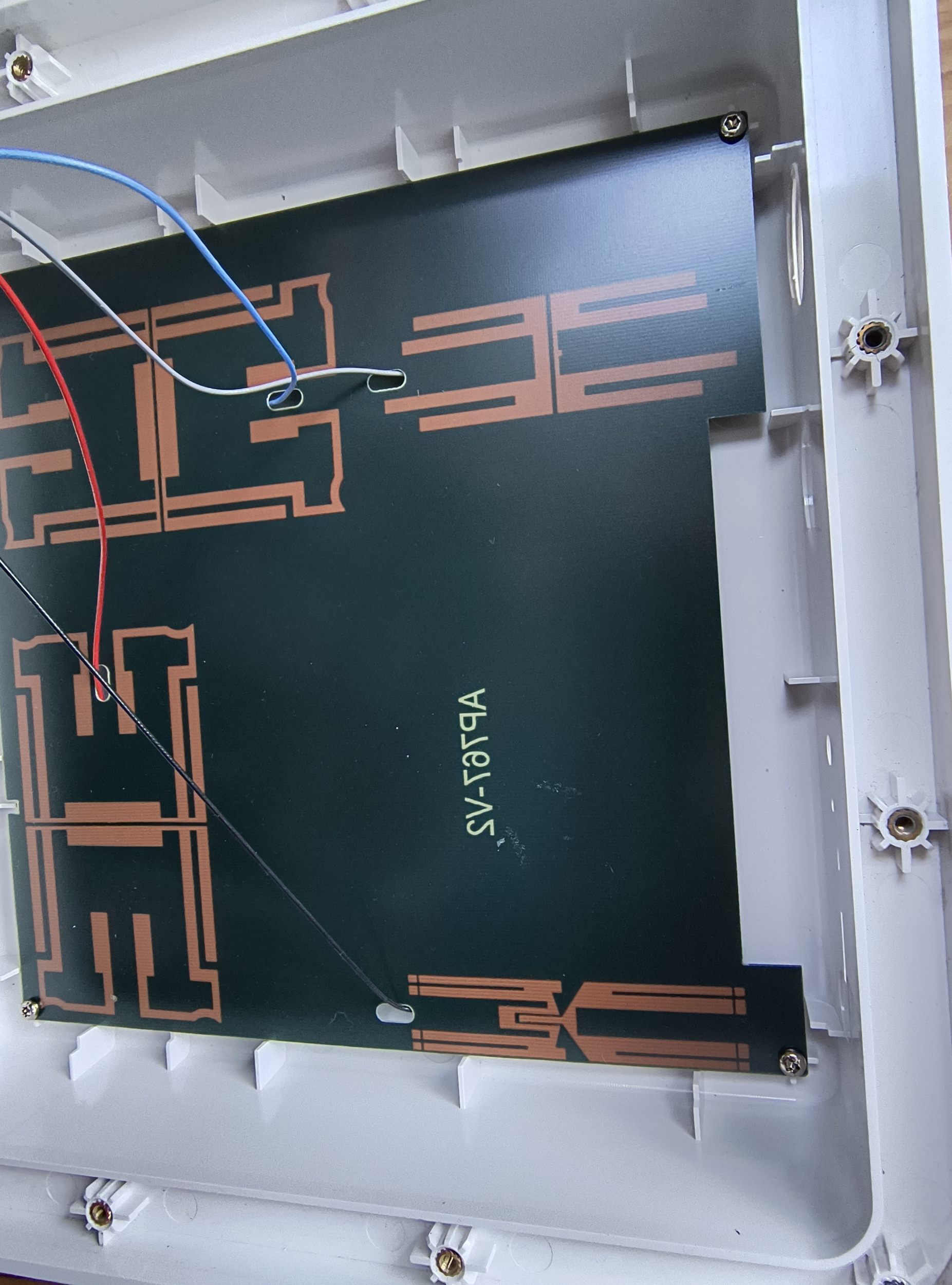

Antena LTE Zyxel LTE7480-M804

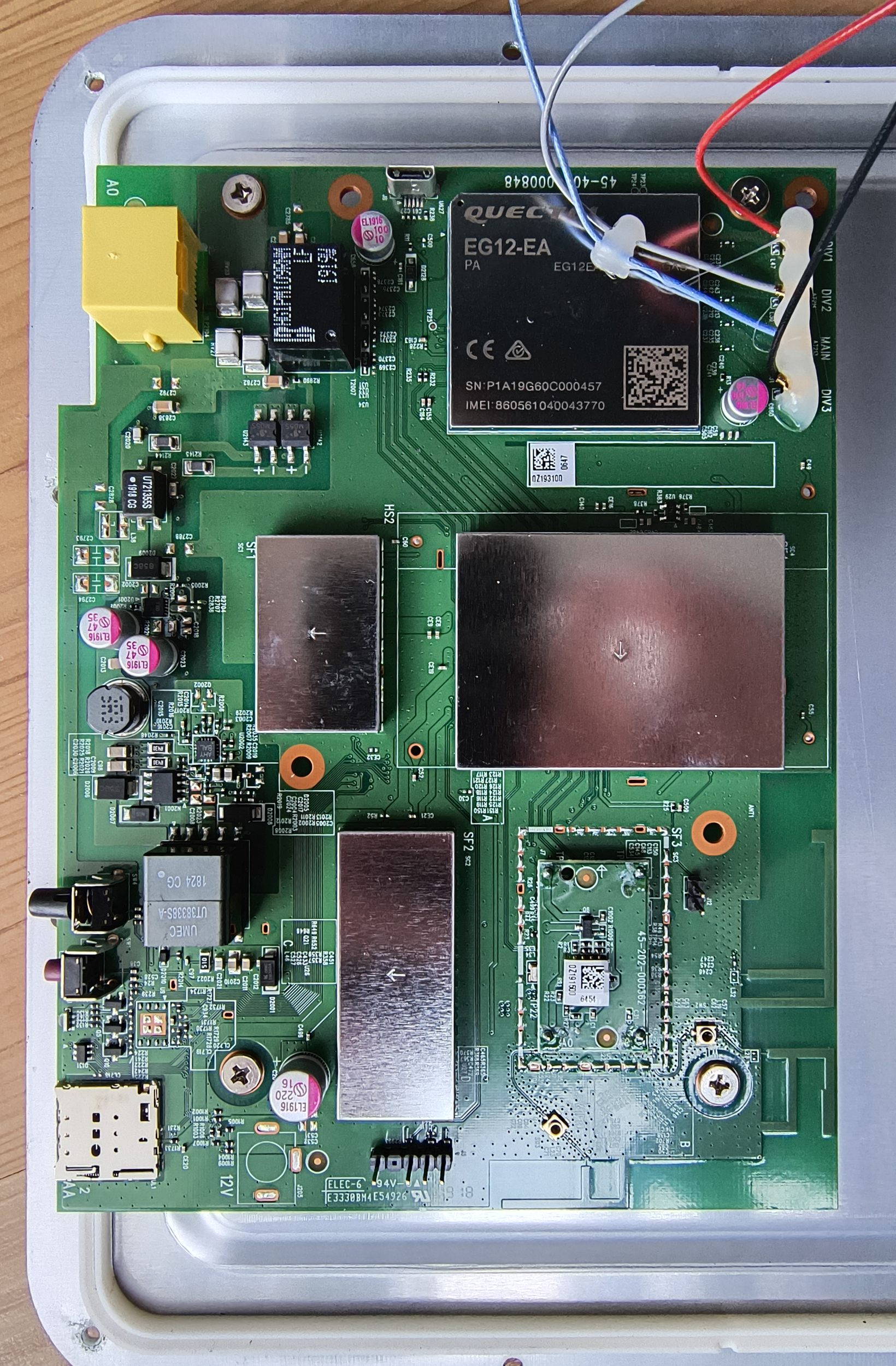

Płytka Zyxel LTE7480-M804
Parametry sprzętowe urządzenia:
- CPU: Mediatek MT7621
- Pamięć flash: 128MB
- Pamięć RAM: 256MB
- 1x port ethernet RJ45 1Gbps
- moduł Wi-Fi 4 (tylko 2.4GHz, 802.11N) z wbudowaną w płytkę anteną
- wlutowany modem komórkowy Quectel EG12-EA (cat12) z zewnętrznymi pigtailami do anten panelowych LTE
- złącze kart microSIM
- zasilanie przez PoE
Wymagany jest zasilacz zgodny z POE 802.3 af/at; cały zestaw pobiera od ok 6W w stanie jałowym do ok 16W pod obciążeniem. Na płytce są także wlutowane już piny do interfejsu UART.
Nie opisywał bym tego urządzenia jeżeli nie mogło by ono działać pod kontrolą Waszego ulubionego systemu operacyjnego. Oryginalne oprogramowanie producenta bazuje na bardzo starej wersji OpenWrt (SDK), ale jest ono na tyle wiekowe że za wiele nie da się obecnie z nim zrobić. Ale typowe urządzenie oznacza także typową konstrukcję, która w tym przypadku jest bliźniacza ze wspieranym już modelem LTE7490-M904 (posiadającym modem Cat18), a to oznacza że daje się prosto zaadoptować OpenWrt na to urządzenie. Przygotowałem oprogramowanie w postaci czystych obrazów OpenWrt, obrazów z LuCI oraz MiFi, które można pobierać z wyszukiwarki obrazów.
Instalacja odbywa się dwuetapowo - w pierwszym kroku wgrywany obraz z initramfs w nazwie - czy to przez gui czy to wykorzystując narzędzie zycast; jak obraz zostanie wgrany i uruchomi się ponownie, to wykonujmy aktualizację odpowiednim plikiem sysupgrade. I w ten sposób mamy "natywne" OpenWrt.

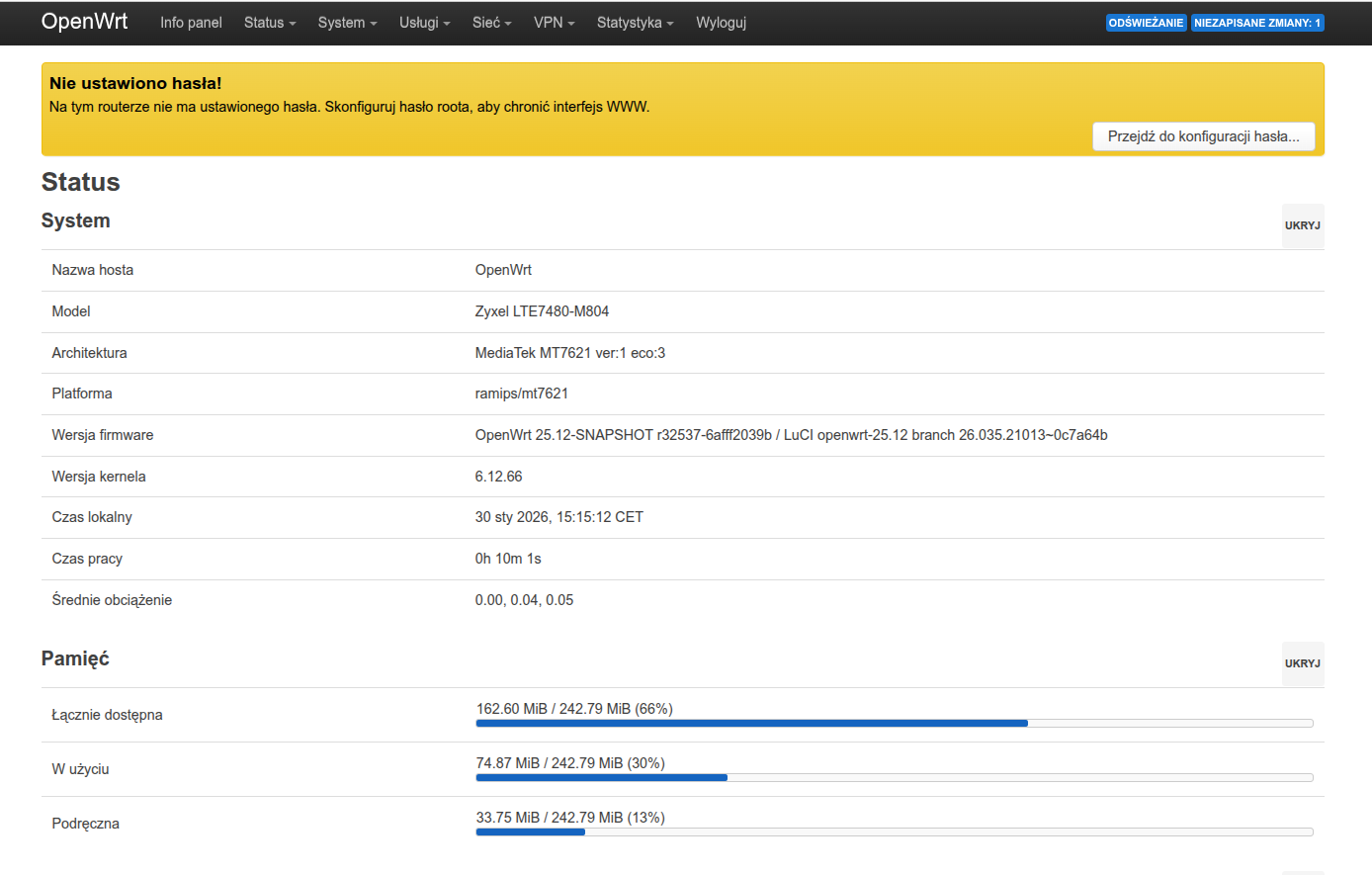

Działające OpenWrt na Zyxel LTE7480-M804
Ilość wolnego miejsca po instalacji OpenWrt z LuCI wynosi ok 12MB. Modem łączy się po protokole QMI, połączony jest wewnętrznie przez USB 3.0, można wykonać w nim aktualizację oprogramowania przy wykorzystaniu qfirehose. A co już zrobimy pod OpenWrt to zależy wyłączenie od naszych umiejętności - domyślnie będzie pracował jako router z modemem komórkowym. Niestety nie ma on wyprowadzonego zewnętrznego USB więc na stację pobierania plików go nie przerobimy (chyba że będziemy montować zasoby sieciowe po Wi-Fi), ale jako zwykły router komórkowy z kilkoma dodatkowymi programami jak adblock czy VPN jak najbardziej starczy miejsca.
Wspomniany router otrzymałem od jednego użytkowników tego forum, mobilny.net.pl, który prowadzi sprzedaż tych urządzeń (a także innych) na allegro pod podobnym nickiem: mobilny_net_pl. Jeżeli ktoś potrzebuje sprzętu na działkę, mieszka w jakimś domku w lesie czy generalnie ma problemy z odbiorem internetu komórkowego i musi używać anten kierunkowych - to ten sprzęt może się sprawdzić w takim miejscu. No i kosztuje stosunkowo niewielką kwotę, choć jeżeli ktoś potrzebuje dodatkowe Wi-Fi to znajdzie także trochę droższe zestawy z dodatkowym routerem. Jeżeli zaś ktoś ma większe wymagania - w ofercie można znaleźć także inne routery, także z modemami 5G, wewnętrzne oraz zewnętrzne, niektóre z nich nawet da się przerobić na OpenWrt.
Jeżeli doczytaliście do końca ten krótki opis to teraz czas na najlepszą część - @mobilny.net.pl ma do rozdania trzy bezpłatne egzemplarze tego routera. Jeżeli ktoś naprawdę potrzebuje takiego sprzętu to wystarczy napisać mejla na adres sklep@mobilny.net.pl z informacją że jest się użytkownikiem z tego forum i pytaniem że są jeszcze urządzenia do rozdania. Kto pierwszy ten lepszy, nie będzie losowania ani innych elementów podchodzących pod ustawę hazardową; wszystkie mejle proszę kierować bezpośrednio na wskazany adres. UWAGA zanim napiszesz mejla: dostawa możliwa jest tylko do automatów ORLEN Paczka!
EDIT: sprzęt został już rozdany (16:35)
